Component, Point Vertex Primitives란? | 후디니 개념

Attribute Level에서 활용되는
Point, Vertex, Primitives가 무엇일까요?
결론부터 말씀드리자면 Component로 각 구성 요소입니다.



---

Point, Vertex, Primitives, Detail

Attribute와 Variable의 차이가 궁금하시다면 아래의 포스팅을 읽어보세요!



Variable? Attribute? | 후디니 Wrangle, Vex

Maya에서는 Vertex만을 활용했는데, Point와 Vertex를 나누어서 Houdini에서는 활용해서 처음에 이해가 되지 않았습니다.
한번 알아봅시다!



Component에 따른 Attribute Level

Side fx에서 제공하는 Docs에서 Attribute Level을 한장의 이미지로 설명할 수 있습니다.



REF : https://www.sidefx.com/docs/houdini/model/attributes.html

그렇다면 하나씩 뜯어 볼까요?

Primivites

Primitives 레벨의 Attribute는 다수의 Vtx를 포함한 Object를 다룹니다.

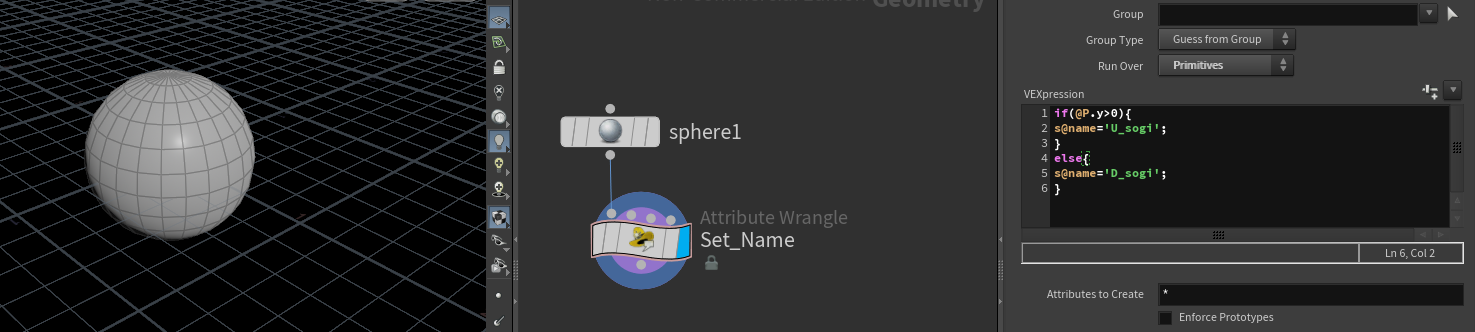

if(@P.y>0){
s@name='U_sogi';
}
else{
s@name='D_sogi';
}

//만약 P.y가 0보다 크다면 U_sogi라는 name Data를 string으로 Primitive Attribute에 넣어주고
아니라면, D_sogi라는 name Data를 string으로 Primitive Attribute에 넣어줘

이를 이용하여 Object 전체에 일괄적으로 Attribute를 부여하거나 다양한 Group을 조작할 수 있습니다.
Geometry의 Component중 하나의 면이 하나의 Primitive 수로 다루어 집니다.

위와 같이 U_sogi와 D_sogi로 name attribute가 Primitives에 들어갔습니다.

마무리

Assemble Sop을 활용하여 Packed Primitives를 만든다면
이름이 같은 U_sogi는 U_sogi로, D_sogi는 D_sogi로 Packed 됩니다.
(Create Name Attribute는 새롭게 이름을 지정하니 기존에 있던 이름으로 만들때는, 체크해제합니다.)

Assemble Sop 특성상 Point 두개로 Packed 되었습니다.



Point

포인트 레벨의 Attribute는 각각의 점에 대한 정보를 담고 있습니다.
항상 가지고있는 Attribute라면, Point 정보는 항상 가지어 Geometry SpreadSheet에서 표현해줍니다.
이를 통해 개별적인 Point에 대한 조작과 변형을 자유롭게 할 수 있습니다.



vector Pos = Point(1,"P",0);
// Input2에서의 0번째 Point, Point정보 "P"를 가져와줘

여타 vex들을 가지고 놀때, Attribute 정보를 가지고 작업시, Point에서 정보를 활용 많이 하는 경우가 있습니다.



다른 Node에서의 정보를 가져오는, Point(Feat.Nearpoint) | 후디니 Wrangle, Vex

위의 게시물과 같이 활용 가능하기때문에 활용 해보세요!



Detail

디테일 레벨의 Attribute는 Object 전체에 대한 특성을 담고 있습니다.
전체 Object의 Attribute가 같은경우 하나의 Detail Attribute로 심을 수있습니다.

Box를 측정한 area는 정육각형이기 때문에 같은 area 데이터를 갖고있습니다.
그렇기 때문에 Attribute Promote를 활용하여 Primitives에있던 Attribute에서 Detail Attribute로 승격하여

하나의 Data로 활용할 수 있겠습니다.

이를 활용하여 전체적인 설정이나 효과를 적용할 수 있습니다.

vector Col = detail(1, "Cd");
// Input2에서의 Detail 정보 "Cd"를 가져와줘

추가적으로 아래같이도 활용 할 수있겠습니다.



Edge

Edge도 활용이 없지는 않습니다.
Edge 라인을 갖고 Extrude등을 할때, Group등을 활용하기 때문에 필요시 Attribute나 Group을 잡아 작업 합니다.

Extrude를 한번 해볼까요?

윗 그룹 Face를 선택하여 Group을 잡고, Seam Group을 활성화하기위하여 체크합니다.

Display Goup, Attribute List 활성화

이렇게 Edge들을 활성화하여 이 Edge Group들을 활성화하여 작업 할 수있습니다.



Vertex

버텍스 레벨의 Attribute는 인접한 포인트 간의 관계를 다룹니다.

UV와 같은 정보도 Vertex정보로 작업 가능하겠죠?

UV, UV Mapping이 뭔데?

이를 활용하여 Geometry 형태와 표면 특성을 부여할 수 있습니다.
